1. ภาพรวมของเครื่อง

เครื่องคัดขนาดและนับจำนวนลูกปลาเป็นนวัตกรรมที่ผสานระบบกลไกกับเทคโนโลยีปัญญาประดิษฐ์ (AI) โดยใช้โมเดล YOLOv8 สำหรับตรวจจับและนับจำนวนลูกปลาแบบเรียลไทม์ เพื่อช่วยให้การคัดขนาดและนับจำนวนลูกปลามีความรวดเร็ว แม่นยำ และลดความผิดพลาดจากการทำงานด้วยมือ

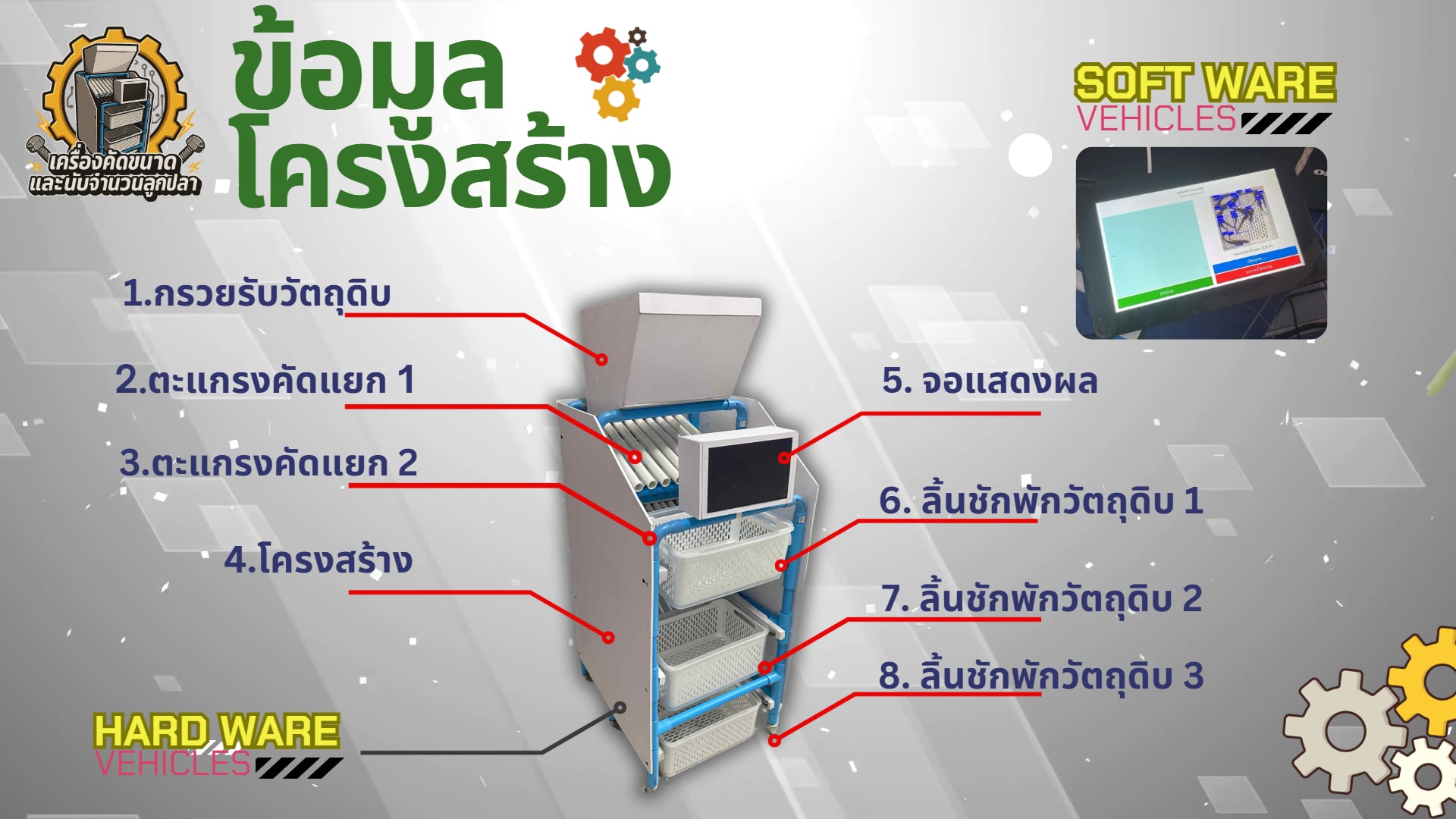

2. ส่วนประกอบหลักของเครื่อง

• กรวยรับวัตถุดิบ (สแตนเลส 304) ขนาด 30x50 ซม. ความลาดชัน 45°
• รางคัดขนาด 2 ชั้น (ท่อ PVC ½ นิ้ว) ปรับระยะห่างได้
• ช่องพักวัตถุดิบ 3 ช่อง (ใหญ่ / กลาง / เล็ก)
• โครงสร้างหลักทำจากท่อสแตนเลส ½ นิ้ว รองรับน้ำหนัก 40–50 กก.
• กล่องควบคุม Raspberry pi และจอทัชสกรีน 7 นิ้ว

3. หลักการทำงานของระบบ

1. เปิดสวิตช์เพื่อเริ่มต้นระบบเครื่องคัดขนาดและนับจำนวนลูกปลา
2. กำหนดระยะห่างของรางคัดขนาดให้เหมาะสมกับลูกปลา
3. เทลูกปลาลงในกรวยรับวัตถุดิบ ลูกปลาจะไหลผ่านรางคัดขนาด 2 ชั้น
4. ลูกปลาจะถูกแยกขนาดและตกลงในช่องพักวัตถุดิบ 3 ช่อง (ใหญ่ / กลาง / เล็ก)
5. กล้องจะถ่ายภาพลูกปลาในแต่ละช่อง และ AI จะประมวลผลเพื่อนับจำนวนและระบุชนิดพันธุ์
6. ผลการนับจำนวนและภาพประกอบจะแสดงบนหน้าจอทัชสกรีน

4. วิธีใช้งานเบื้องต้น

1. ตรวจสอบการเชื่อมต่อกล้องและระบบไฟฟ้าก่อนเปิดเครื่อง
2. เปิดเครื่องโดยใช้สวิตช์หลักบนกล่องควบคุม
3. กดปุ่ม “เริ่มคัดแยก” เพื่อเริ่มกระบวนการ
4. รอระบบประมวลผลประมาณ 3–5 วินาที
5. ผลลัพธ์จะปรากฏบนหน้าจอ สามารถบันทึกและดูย้อนหลังได้
6. หลังใช้งาน ควรทำความสะอาดรางคัดและกรวยรับวัตถุดิบทุกครั้ง

5. การดูข้อมูลย้อนหลังและสถิติ

- สามารถดูข้อมูลภาพการตรวจจับย้อนหลังได้ในหน้า “ดูข้อมูลย้อนหลัง”
- ดูสรุปสถิติการนับจำนวนลูกปลาได้ที่หน้า “สถิติการใช้งาน”

6. ดาวน์โหลดข้อมูลโครงสร้างฉบับเต็ม

หากต้องการอ่านรายละเอียดเพิ่มเติม สามารถดาวน์โหลดเอกสาร PDF ได้ที่นี่ ข้อมูลโครงสร้าง
